一顆定時芯片從構想到完成電路設計的過程
定時IC芯片，電子禮品類產品生產中很常用的一類，尤其是24小時循環定時芯片。定時芯片設計
和生產的過程包括前端設計（也稱邏輯設計）和后端設計（也稱物理設計）并沒有統一嚴格的界限，
涉及到與工藝有關的設計就是后端設計。
前端設計的結果就是得到了定時開關芯片的門級網表電路。步驟如下：
1. 規格制定：客戶向芯片設計公司提出設計要求，芯片需要達到的具體功能和性能方面的要求。
2. 詳細設計：根據客戶提出的規格要求，拿出設計解決方案和具體實現架構，劃分模塊功能。
3. HDL編碼：使用硬件將模塊功能以代碼描述實現，將實際的硬件電路通過HDL語言形成代碼。
4. 仿真驗證：仿真驗證就是檢驗編碼設計的正確性，檢驗的標準就是第一步制定的規格。
5. 邏輯綜合：邏輯綜合的結果就是把設計實現的HDL代碼翻譯成門級網表netlist。
6. STA：靜態時序分析，是在時序上對電路進行驗證，電路是否存在建立時間和保持時間的違例。
7. 形式驗證：是從功能上對綜合后的網表進行驗證。
后端設計步驟如下：
1. DFT：可測性設計。
2. 布局規劃：布局規劃就是放置芯片的宏單元模塊，在總體上確定各種功能電路的擺放位置。
3. CTS：時鐘樹綜合，簡單點說就是時鐘的布線。
5. 寄生參數提?。簩Ь€本身存在電阻相鄰導線有互感，耦合電容會產生信號噪聲，串擾和反射。
6. 版圖物理驗證
后端流程還包括電路功耗分析，物理版圖驗證完成也就是整個定時IC設計階段完成，下面的就是
芯片制造了。物理版圖以GDS II的文件格式交給芯片代工廠（稱為Foundry）在晶圓硅片上做出實際

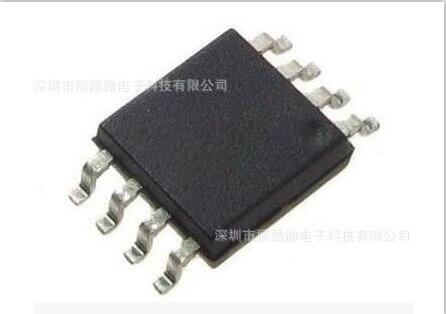

的電路，再進行封裝和測試，就得到了我們實際看見的定時器芯片
