定時IC芯片方案定制時可以采用內部時鐘振蕩，也可以外接時鐘振蕩器。普通的循環定時
IC芯片,要求誤差較小，單片機采用內部時鐘振蕩時誤差會有2%，循環定時會有累計，計時時
間越長誤差越大。外接晶振時就比較精確了，一般外接32.768KHZ的晶振。
麗晶微方案定制一般選用松翰單片機母體，當外接晶振時，需要注意所有的模擬和數字電
源引腳都要接電源VDD。其次如果使用環境較差，環境濕度較高的話需要在晶振引腳間接一個
1M的電阻，增強抗干擾性能。最后在畫PCB板時，兩個晶振腳和電容要盡量的靠近單片機的引
腳，以免布線覆銅面積太大帶來的寄生電容，影響起振和振蕩頻率。
當用松翰單片機設計循環定時IC芯片外接晶振時，單片機芯片上有固定的晶振引腳，相應
時鐘輸入引腳按選擇的晶振模式會自動分配，兩只晶體腳要設置為模擬輸入。當外接的振蕩電
路為“RC”振蕩方式時，XIN引腳要設置為模擬輸入。如果外接的CMOS時鐘電路時,XIN腳要設置
為數字輸入。但是不管采用哪一種振蕩方式，在引腳的配置中都要使用跳過功能將此引腳跳過。
麗晶微電子科技創建15年來，專業從事微電子芯片行業的設計和銷售，專注于定時IC，定

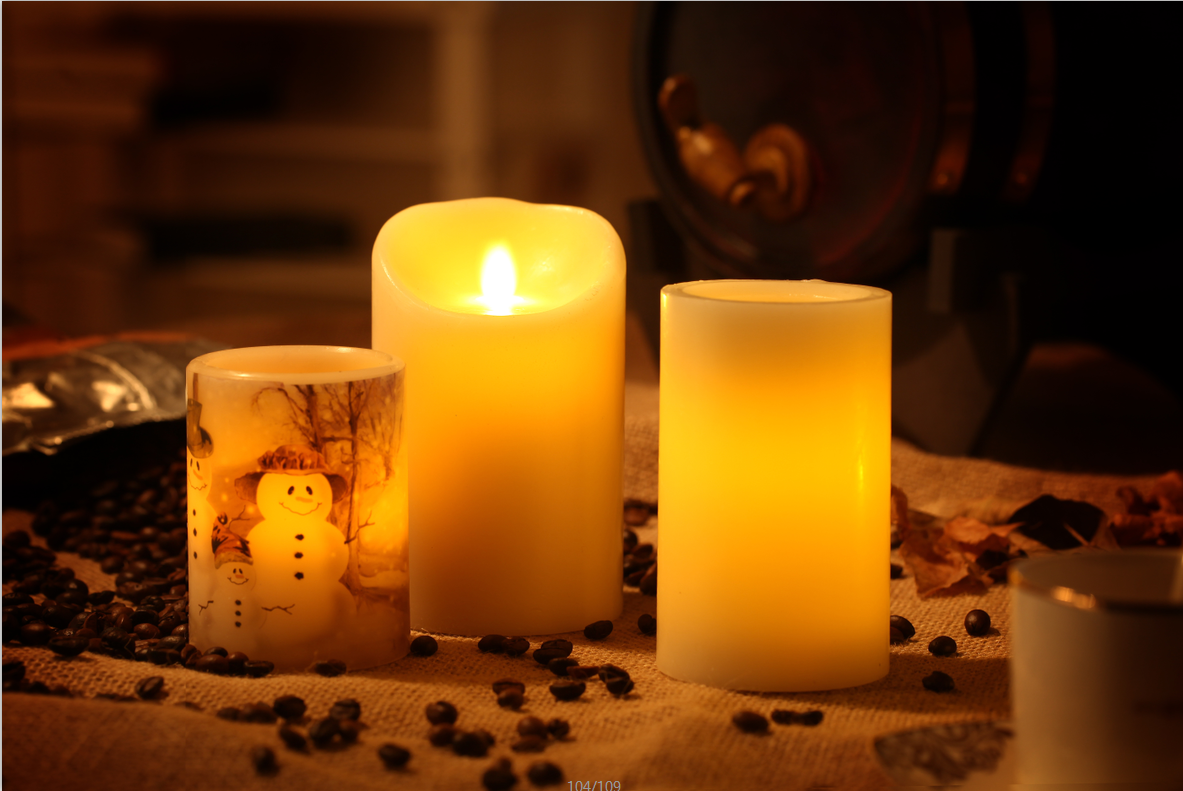

時芯片，電子蠟燭燈IC芯片，閃燈IC芯片，語音IC芯片,手電筒IC芯片,觸摸IC芯片和小家電類
