電子電路有兩種供電方式，正電源或負電源供電，也有的電路中會同時采用正、負電
源供電。雙電源電路中的接地可以說明兩點問題：一、接地點仍然是電路的參考點。二、
在這種電路中，各支路中的電流回路共有三種：一是在正、負電源之間成回路，二是只與
正電源構成回路，三是只與負電源構成回路。
《1》接地符號是一種電路連線的省略畫法，接地點表示與電源的正極或負極相連，這
一接地與儀器外殼接地概念是不同的。
《2》在正極性供電的電路中，電源的負極接地，電路中所有與電源負極相連的元器件、
線路都可以用同一個接地符號表示，這樣同一個電路圖相同符號接地點之間是通的、相連
的，這一接地就是共用參考點。
《3》在負極性供電的的電路圖中，接地點是電源的正極，電路中所有與電源正極相連
的元器件、線路、都可以用同一個接地符號來表示，這一接地也是共用參考點。
《4》接地點是電路中的共用參考點，這一點的電壓是0伏,電路中其他各點的電壓高低
都是以這一參考點為基準的,這樣電路圖中所標出的各點電壓數據都是相對地端的大小,這
樣可以大大方便修理中的電壓測量。
《5》一個電路中只有一種接地符號，此時所有的地端都是相連的。在少量的電路中會
出現兩種不同的接地符號，表示這種電路中存在兩個彼此獨立的直流電源供電系統，這時
兩種接地點之間是高度絕緣的，修理中不能將這兩個地接通，這一點要特別注意。
《6》相同接地點之間的連線俗稱地線。

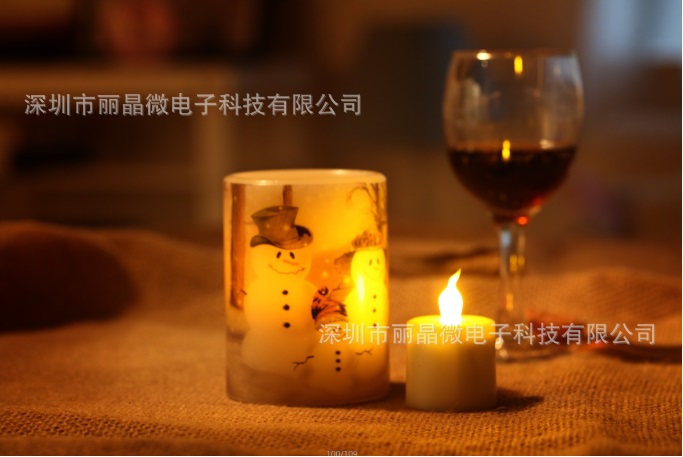

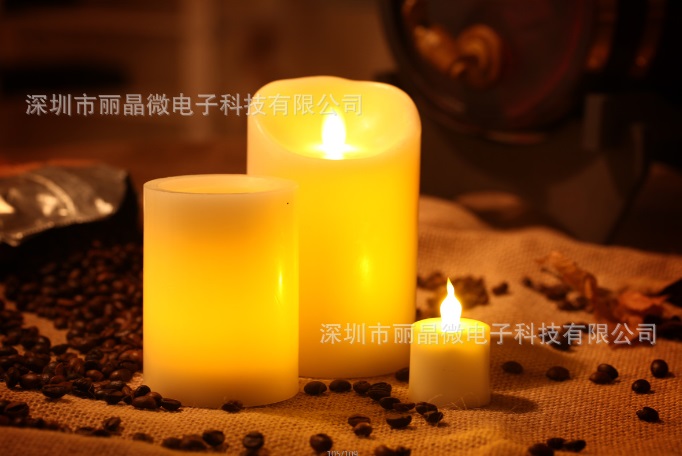

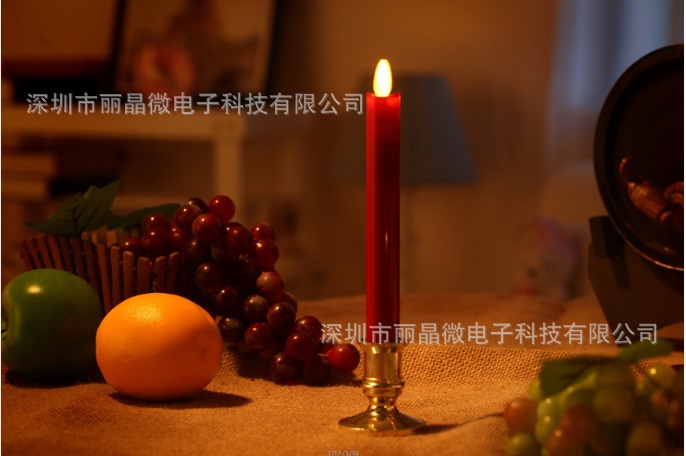

麗晶微電子科技創建15年來，專業從事微電子芯片行業的設計和銷售，專注于定時IC，
