ECJ23053-1422-4468 4小時開20小時關定時芯片
一、功能說明
上電工作，兩路OPT選擇三種工作模式，一路信號低電平輸出。
OPT1懸空、OPT2懸空：4小時是開機工作狀態OUT輸出低電平，20小時是待機狀態，OUT輸出高電平。24小時循環定時工作。
OPT1接GND、OPT2懸空：無定時，OUT一直輸出低電平。
OPT1懸空、OPT2接GND：6小時是開機工作狀態OUT輸出低電平，18小時是待機狀態，OUT輸出高電平。24小時循環定時工作。
無晶振或晶振損壞IC不工作。
二、電氣參數（VDD=5.0V TA=25℃）
工作電壓：2.4V-5V；
工作電流：1mA；
靜態電流：5uA；
驅動電流：30mA；
工作溫度：-10攝氏度-+60攝氏度；
儲存溫度：-20攝氏度-+100攝氏度；

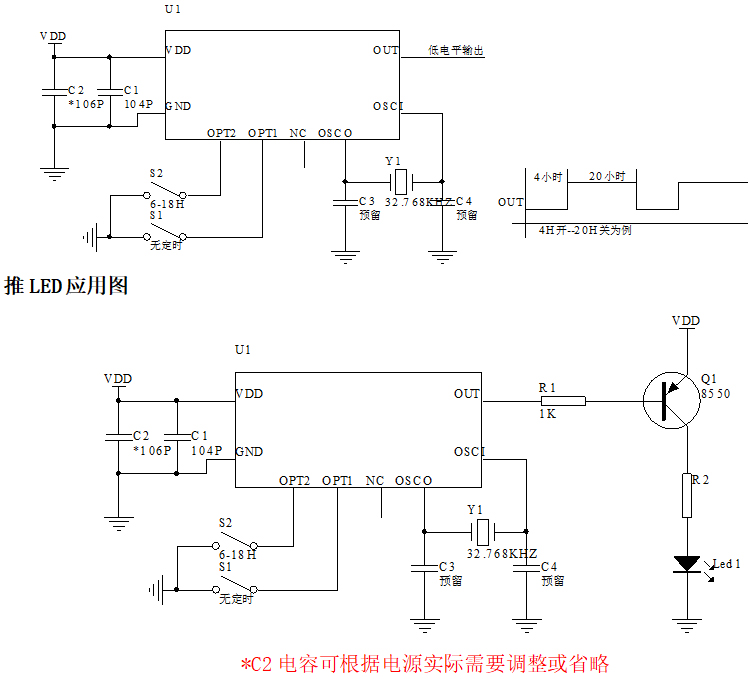

三、電路圖參考：
四、封裝尺寸圖：
五．版本說明：
版本
日期
描述
ECJ23053-1422-4468
2023/11/22
V01初版
|
