EH220223-1336-1408兩鍵6開18關定時芯片
一、功能說明
兩個輕觸開關輸入控制，三路輸出：2路主燈、1路指示燈。上電工作無定時對閃模式。
KEY1(定時/OFF鍵)：按一下6開18關定時指示燈亮，再按一下關,再按一下無定時,指示燈滅，依次循環。
KEY2(模式鍵)：按一下L1亮，按一下L2亮，再按一下L1 L2對閃。
有不斷電記憶，KEY1關后再打開記憶之前的LED模式。
無晶振或晶振壞的狀態下：無定時模式LED可正常工作。定時模式LED正常工作，定時指示燈不亮（提示晶振異常）但無定時。
6開-18關在18小時關待機時，短按KEY2鍵，無效。
二、電氣參數（VDD=5.0V TA=25℃）
供電電壓：2.2V-5V；
工作電流：1.5MA；
靜態電流：5UA；
驅動電流低電平輸出：14MA；
驅動電流高電平輸出：6MA；
過VDD極限電流：50MA；
過GND極限電流：50MA；
工作溫度：-10攝氏度-+70攝氏度；
儲存溫度：-20攝氏度-+100攝氏度；

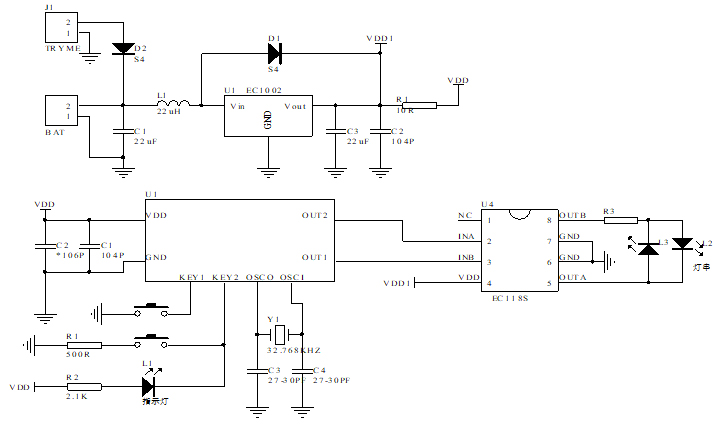

三、電路圖參考：
四、封裝尺寸圖：
五．版本說明：
版本
日期
描述
EH220223-0087-0159
2022/2/28
V01初版
EH220223-3E47-3F19
2022/3/3
V02
EH220223-3EAB-3F7D
2022/3/8
V03改頻率
EH220223-1336-1408
2022/5/28
V04
|
