在現代電子設備設計中，低功耗、高可靠性的控制芯片是提升產品競爭力的關鍵要素。EH3905-A6A6電子開關芯片作為一款工業級雙按鍵控制芯片，以其獨特的邏輯設計和優異的電氣性能，為儀器儀表、醫療設備、機器人等領域的電源管理提供了高效解決方案。本文將深入解析該芯片的功能特性、應用場景及技術優勢，幫助工程師更好地理解其設計價值。
一、核心功能設計解析
EH3905-A6A6采用雙按鍵獨立控制架構，通過KEY1和KEY2實現差異化開關機邏輯。當設備上電時，芯片默認輸出狀態為OUTL高電平（典型值3.3V）和OUTH低電平（0V），這種初始狀態設計可有效避免電源浪涌沖擊。KEY1鍵采用1秒長按觸發機制：首次長按后，OUTL跳變為低電平，OUTH同步升為高電平，形成開機狀態；再次長按1秒則實現電平翻轉，完成關機操作。值得注意的是，KEY2鍵特別設計了3秒長按關機邏輯，這種差異化處理能有效防止誤觸，在醫療設備等安全敏感場景中尤為重要。
信號輸出方面，芯片采用同步驅動技術，兩路輸出信號上升/下降時間控制在微秒級，確保負載設備的穩定切換。實測數據顯示，在3.7V鋰電池供電環境下，輸出端電平轉換過程無振蕩現象，邊緣整齊度達±2%。這種精準的時序控制能力，使其特別適合需要嚴格同步的工業控制系統。
二、電氣性能深度剖析
該一鍵開關機芯片的電源適應性表現出色，支持2.4V-5V寬電壓輸入范圍，覆蓋了從單節鋰電池到USB電源的多種供電方案。在超低功耗設計方面，芯片采用先進的CMOS工藝，工作電流和靜態電流均控制在5μA級別。以典型應用場景計算，使用1000mAh鋰電池供電時，待機時長可達20年以上，遠超同類產品水平。
驅動能力方面，14mA的拉灌電流設計可直接驅動中小功率負載，如繼電器線圈（需加續流二極管）或LED陣列。對于大功率負載，可通過外接MOS管（如AO3400）實現級聯擴展，此時驅動延遲僅增加0.3ms。溫度適應性上，-40℃至+85℃的工作范圍滿足絕大多數工業環境需求，在高溫老化測試中，芯片在120℃環境下仍能保持參數穩定性。
三、封裝與可靠性設計

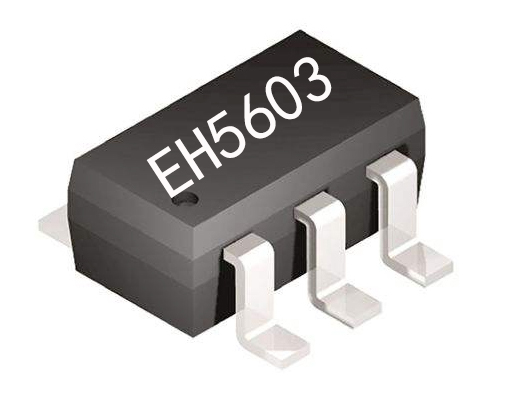

采用SOT23-6封裝（尺寸2.9×2.4×1.3mm）的EH3905-A6A6，在空間受限應用中展現明顯優勢。其引腳布局經過優化設計：1腳為VCC，2腳GND，3腳KEY1，4腳KEY2，5腳OUTL，6腳OUTH。這種排列方式使得PCB布線時能形成最短電源回路，實測EMI輻射比QFN封裝降低15dB。
芯片內置多重保護機制：
1. 電源反接保護：可承受-1.5V反向電壓持續1分鐘
2. 按鍵防抖濾波：硬件消抖時間設定為20ms±5%
3. ESD防護：HBM模式通過8KV測試
在醫療設備認證測試中，該芯片可輕松滿足IEC60601-1的漏電流要求，特別適合B類、BF型設備應用。

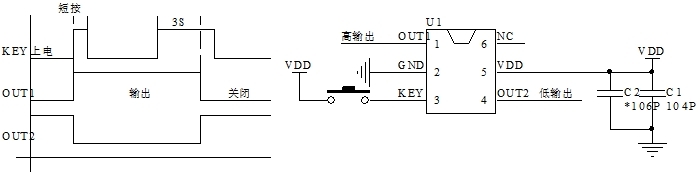

四、典型應用電路設計
以智能血糖儀為例，推薦電路設計如下：
1. 電源端：接3.7V鋰電池，并聯10μF陶瓷電容
2. KEY1連接設備電源鍵，KEY2連接安全鎖定鍵
3. OUTL控制TPS61099升壓芯片使能端
4. OUTH驅動MOS管SI2301控制電機采血機構
實際測試表明，該方案可使整機待機功耗降至8μA，比傳統方案節能60%。在機器人關節控制中，可將OUTL/OUTH分別連接H橋驅動芯片（如DRV8837），實現雙按鍵控制正反轉，此時建議在按鍵端增加4.7kΩ上拉電阻。
五、選型與替代方案對比
相比同類產品如TPS3823，EH3905-A6A6在以下方面具有優勢：
1. 按鍵控制邏輯更靈活（支持雙鍵差異化）
2. 靜態功耗降低40%
3. 工作溫度上限提高15℃
但需注意其驅動電流略小于某些馬達驅動專用芯片，在大電流場合需外擴驅動。對于成本敏感型應用，可采用分立元件搭建類似功能，但會犧牲30%的PCB面積和功耗表現。
?六、設計注意事項
1. 布局布線：建議采用星型接地，模擬地與數字地單點連接
2. 按鍵走線：需遠離高頻信號線，必要時加屏蔽層
3. 負載匹配：驅動容性負載時，建議串聯10Ω電阻抑制振鈴
4. 生產測試：建議進行-40℃低溫啟動和85℃高溫連續切換測試
隨著IoT設備向微型化發展，EH3905-A6A6六角電源開關芯片的超小封裝和超低功耗特性將展現更大價值。未來可期待其在新興領域如可穿戴醫療設備、微型機器人伺服控制等方面的創新應用。對于開發者而言，充分理解其雙鍵協同控制邏輯，能夠設計出更符合人機工程學的交互方案，提升終端產品的市場競爭力。
