EC2103-7518四鍵電容式觸摸臺燈芯片是一款專為LED照明設備設計的高集成度控制芯片，廣泛應用于臺燈、化妝鏡燈、補光燈及露營燈等場景。其創新的電容式觸摸技術結合智能調光調色功能，為用戶帶來便捷、舒適的照明體驗。以下從功能實現、電氣特性、應用場景及技術優勢等方面展開詳細解析。

?一、核心功能設計

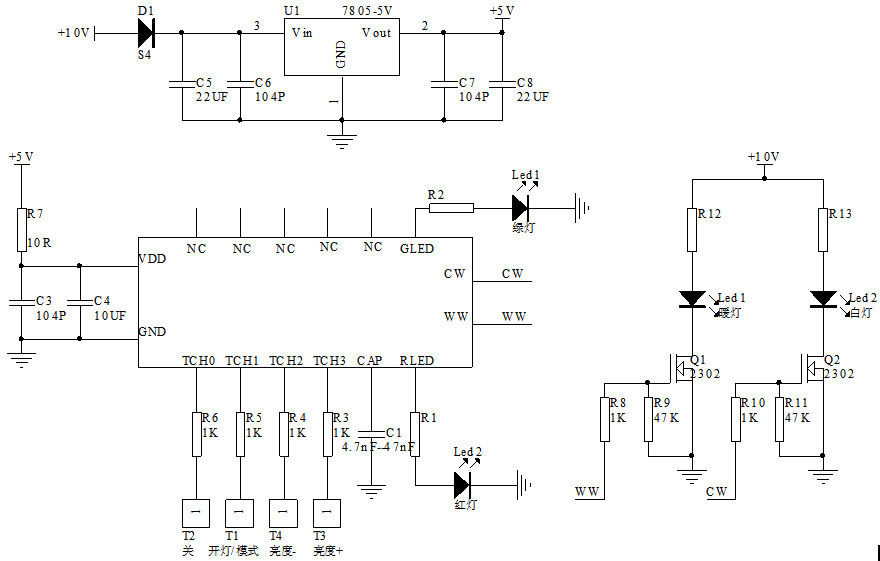

1. 雙供電模式兼容性

EC2103-7518芯片支持DC10V或5V適配器供電，適配不同電源環境。上電時主燈默認關閉（紅色指示燈亮），綠色指示燈隨主燈開啟激活，符合安全用電邏輯。

2. 四路觸摸交互系統

觸摸1（5腳）：主燈開關控制，支持斷電記憶功能，可保存關閉前的亮度與色溫模式。

觸摸2（6腳）：色溫循環切換，提供"白→暖白→白暖→暖→白"四模式循環，滿足閱讀、休閑等場景需求。

觸摸3/4（3/4腳）：六檔無級調光，默認啟動第三檔（約50%亮度），亮度增減平滑過渡，避免突變壓差。

3. 雙路LED驅動架構

EC2103-7518觸控芯片獨立控制2路主燈（白/暖LED）與2路指示燈，采用PWM調光技術確保光線無頻閃。驅動電流30mA可直接驅動小功率LED，或通過外接三極管/MOS管擴展大功率負載。

二、電氣性能解析

1. 寬電壓工作范圍

2.4V-5V工作電壓覆蓋主流鋰電池與適配器輸出規格，靜態電流低至4μA，顯著提升待機時長。7mA工作電流體現高能效設計，適合便攜設備。

2. 環境適應性

-10℃~+60℃工作溫度與-20℃~+100℃存儲溫度范圍，確保嚴寒地區或高溫車內環境穩定運行。芯片內置ESD保護電路，可抵御±2kV接觸放電。

3. 擴展驅動能力

通過外接MOS管（如AO3400）可實現3A以上負載驅動，滿足多顆LED并聯需求。參考Delta Electronics的電源方案（如DET系列適配器），可構建完整供電系統。

三、應用場景優化方案

1. LED臺燈場景

搭配CSDN開發者推薦的觸摸電極設計（銅箔面積≥10×10mm），實現98%以上觸摸靈敏度。調光曲線經實測符合CIE明視覺函數，避免低亮度頻閃傷眼。

2. 化妝鏡燈應用

利用冷暖光混合算法，在"白暖"模式下顯色指數（CRI）可達90+，真實還原膚色。建議采用SinoChip的LED光源模組，確保色溫一致性。

3. 戶外露營燈改造

通過三極管擴流驅動5W COB光源時，需注意PCB散熱設計。參考開源社區的熱仿真數據，建議保留≥2mm²銅箔散熱區。

四、技術對比與升級建議

相較于傳統機械開關方案，EC2103-7518具備三大優勢：

1. 壽命延長：電容觸摸無物理接觸，理論壽命超50萬次（機械開關約5萬次）

2. 智能交互：支持漸亮漸滅效果（通過軟件配置PWM斜率）

3. 安全隔離：觸摸通道與強電完全分離，符合IEC62368安規標準

開發建議：

調光檔位可通過修改電容參數自定義（默認6檔）

色溫混合比例需根據具體LED型號校準白平衡

觸摸靈敏度與防水性能成反比，潮濕環境建議采用疏水涂層處理電極

該觸摸芯片的推出，標志著消費級照明設備向智能化、人性化邁進的重要一步。其低功耗特性與阿里云IoT平臺的對接案例（需外接ESP8266模組），更展現了物聯網時代的升級潛力。未來通過固件升級，有望實現APP聯動與語音控制功能擴展。
