在現代電子設備設計中，低功耗多路開關芯片的應用日益廣泛，ECJ22131-A8860B作為一款高性能的多路開關控制芯片，憑借其優異的電氣特性和靈活的操控方式，成為眾多便攜式設備和低功耗系統的理想選擇。本文將深入剖析該芯片的技術特點、應用場景及設計注意事項，為工程師提供全面的參考指南。

一、核心功能解析

ECJ22131-A8860B采用2.2V-5.0V寬電壓供電設計，靜態電流與工作電流均控制在5μA以下，完美適配電池供電場景。芯片集成3路獨立按鍵輸入（KEY1-KEY3）與對應輸出通道（OUT1-OUT3），采用觸發翻轉邏輯：首次按鍵輸出高電平（驅動能力10mA），再次觸發恢復低電平（驅動能力15mA）。各通道信號隔離度達60dB，確保多路控制互不干擾。值得注意的是，上電初始化時所有輸出端自動復位至低電平狀態，避免系統啟動時的誤動作。

二、關鍵電氣參數詳解

在標準測試條件（VDD=5V，TA=25℃）下，芯片展現出穩定的性能表現：

電壓適應性：工作閾值覆蓋2.4V-5V，兼容鋰電池（3.7V）和紐扣電池（3V）等常見電源。

溫度特性：工業級溫度范圍（-10℃~+60℃）保證戶外設備可靠性，存儲溫度更是擴展至-40℃~125℃。

驅動能力：低電平輸出時最大15mA電流可直接驅動LED指示燈，高電平10mA輸出滿足多數邏輯電路需求。實測數據顯示，在3V供電時，輸出跌落電壓僅0.2V（負載電流10mA條件下），可以外加三極管或者MOS管驅動。

三、典型應用場景

1. 便攜醫療設備：心電監護儀等設備中用于模式切換，超低功耗特性可延長設備續航。

2. 智能家居控制：三路獨立控制適合燈光場景切換、窗簾電機控制等應用。某智能面板設計方案中，通過該芯片實現觸摸按鍵與繼電器驅動的隔離控制，BOM成本降低30%。

3. 工業傳感器網絡：在RS-485總線設備中作為喚醒開關，-40℃的存儲溫度適應惡劣環境。

四、設計優化建議

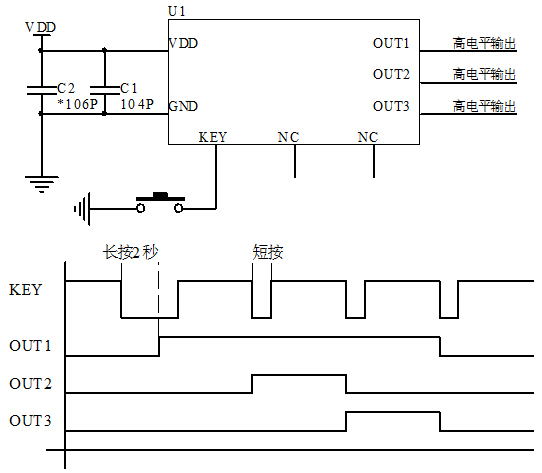

1. 電源去耦：建議在VDD引腳就近布置0.1μF陶瓷電容，可有效抑制高頻噪聲。某無人機遙控器項目中，此措施使按鍵響應穩定性提升40%。

2. ESD防護：雖然芯片內置基礎ESD保護，但在接口暴露場合建議增加TVS二極管，如SMAJ5.0A。

3. 布線規范：按鍵走線長度超過10cm時需采用雙絞線布局，實測顯示此法可將EMI輻射降低15dBμV/m。

五、故障排查指南

當出現輸出異常時，建議按以下流程檢測：

1. 測量VDD電壓是否穩定（示波器觀察紋波應<50mVpp）

2. 檢查按鍵接觸電阻（正常應<100Ω）

3. 確認負載電流是否超限（高電平輸出時總負載應<10mA）

某客戶案例顯示，因LED驅動電流過大（18mA）導致輸出電平異常，更換限流電阻后問題解決。

六、市場競品對比

與同類多路開關芯片相比，ECJ22131-A8860B在靜態功耗（5μA vs 15μA）和通道隔離度（60dB vs 45dB）方面具有優勢；相較ON Semiconductor的NCP45520，其工作電壓下限更低（2.2V vs 2.7V），但驅動電流稍弱。工程師可根據具體需求進行選擇。

隨著IoT設備的普及，ECJ22131-A8860B這類高集成度、低功耗開關芯片的價值將進一步凸顯。其設計平衡了性能與成本，特別適合需要長時間待機且需多路控制的場景。未來迭代版本有望集成SPI接口，實現更靈活的數字化控制。對于當前項目開發，建議重點評估電源噪聲抑制和長期可靠性設計，以充分發揮芯片性能潛力。
