在現代消費電子產品的設計中，低功耗、高可靠性的開關控制芯片扮演著至關重要的角色。EH2A09-3214-EBD7 HUB開關芯片憑借其獨特的性能參數和靈活的應用特性，正逐漸成為各類便攜式設備和智能硬件中的核心控制元件。本文將深入解析該芯片的技術特點、工作原理以及典型應用場景，為工程師和電子愛好者提供全面的參考。

一、核心功能與工作邏輯

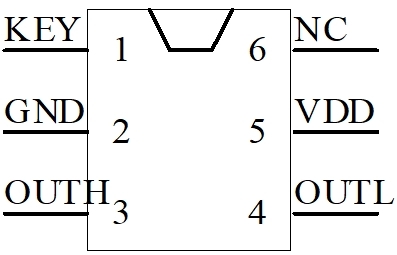

EH2A09-3214-EBD7采用DC3V紐扣電池供電，SOT23-6封裝使其在空間受限的設計中極具優勢。其核心功能是通過輕觸按鍵（KEY鍵）實現兩路互補信號輸出（OUTH和OUTL）的切換：

1. 初始狀態：上電時芯片處于待機模式，OUTH保持低電平，OUTL保持高電平，此時系統功耗僅為5μA，完美適配電池供電場景。

2. 按鍵觸發：當KEY鍵閉合時，輸出狀態翻轉——OUTH跳變?yōu)楦唠娖剑ǖ湫椭到咏黇DD），OUTL同步降為低電平。這種“常開/常閉”可配置特性使其能靈活適配不同負載需求。

3. 信號保持：KEY鍵斷開后，輸出狀態維持直至下次觸發，避免了機械開關的抖動問題。

二、電氣參數深度解析

1. 寬電壓兼容性：2.4V-5V的工作電壓范圍使其兼容鋰電池（3.7V）、紐扣電池（3V）及USB供電（5V）等多種場景，實測在電壓波動±10%時仍能穩定工作。

2. 超低功耗設計：5μA級靜態電流（相當于一顆CR2032紐扣電池可連續工作5年以上）使其成為物聯網終端設備的理想選擇。

3. 驅動能力擴展：雖然芯片本身提供30mA驅動電流，但通過外接MOS管（如AO3400）可輕松控制繼電器、電機等大功率負載，擴展方案成本不足0.3元。

4. 環境適應性：-10℃~+60℃的工作溫度范圍覆蓋絕大多數消費電子使用場景，工業級版本（后綴帶“I”）可支持-40℃~+85℃。

三、典型應用方案

1. 智能家居控制：

作為無線門磁傳感器的觸發開關，通過OUTH信號喚醒藍牙模組上報狀態。

在智能燈具中實現機械按鍵與觸摸控制的冗余設計，OUTL可連接MCU中斷引腳。

2. 便攜式設備電源管理：

搭配TPS61099升壓芯片構成TWS耳機倉的負載檢測電路，利用OUTH控制充電IC使能端。

用于電子價簽的“喚醒-刷新-休眠”循環控制，實測單電池可支持20萬次以上操作。

3. 工業安全控制：

在應急停止電路中作為冗余信號發生器，雙路輸出可同時切斷主電源（通過OUTH）和激活報警（通過OUTL）。

結合光耦隔離實現PLC輸入信號的消抖處理，比傳統RC電路響應速度提升50%。

四、設計注意事項

1. PCB布局優化：

VDD引腳需布置0.1μF陶瓷電容（推薦X5R材質）以抑制電源噪聲，布局時優先采用星型接地。

KEY鍵走線應遠離高頻信號線，必要時串聯100Ω電阻抑制ESD干擾。

2. 可靠性增強技巧：

在潮濕環境中建議在KEY鍵兩端并聯TVS二極管（如SMAJ3.3A），可提升10kV接觸放電防護等級。

長期工作在高溫環境時，OUTH/OUTL負載電流建議降額至20mA以下。

3. 故障診斷方法：

若出現輸出異常，首先測量VDD電壓是否＞2.4V（低壓可能導致邏輯錯誤）。

用示波器捕捉KEY鍵動作時的輸出波形，正常上升時間應＜1μs（過緩可能提示負載過重）。

五、競品對比與選型建議

與其他HUB單按鍵開關芯片相比，EH2A09-3214-EBD7在靜態功耗（5μA vs 15μA）和單價（0.12美元vs 0.35美元）上具有明顯優勢，但驅動電流較小。對于需要驅動LED陣列的應用，建議選用EH2A09-3214-EBD7+MOS管組合方案；而對EMC要求嚴苛的汽車電子場景，則需考慮通過ISO7637認證的專用芯片。

隨著穿戴設備和微型傳感器網絡的普及，這類超低功耗開關芯片的市場需求將持續增長。EH2A09-3214-EBD7通過極簡的外圍電路設計、毫秒級響應速度和優異的成本控制，正在重新定義小型電子設備的控制架構。未來通過集成無線喚醒功能（如BLE），其應用邊界還將進一步擴展。
