觸摸芯片加延時芯片的完美結合

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-06-27 08:52:45【大中小】

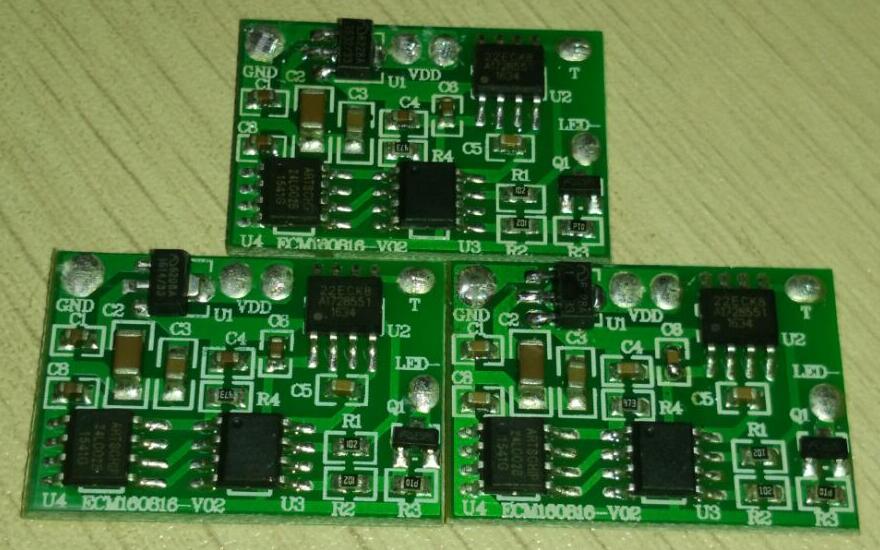

觸摸延時10分鐘，是一顆EC022K觸摸IC芯片和一顆10分鐘延時芯片功能結合一起，以觸摸開關代
替普通的輕觸開關。這這款觸摸線路板輸入電壓 5V，共有6路LED輸出作為指示燈，1路藍燈，4路紅
燈，1路綠燈。產品應用廣范，可用于小家電的生產。觸摸開關芯片

觸摸IC上電不工作，觸摸開關控制，連續雙擊觸摸鍵，定時IC開始工作，10分鐘計時時間到自動
停止工作，重新觸發重新工作一遍，工作中觸發按鍵無效。工作中音樂重復播放10分鐘停止，LED部
分藍燈常亮（藍燈設高電平輸出），亮10分鐘自動滅。
4路紅燈作為指示燈閃10分鐘，計時指示分4節：
第1節：0--2.5分鐘第1路紅燈2HZ閃。
第2節：2.5--5分鐘第1、2路紅燈2HZ順閃。
第3節：5--7.5分鐘第1、2、3路紅燈2HZ順閃。
第4節：7.5--10分鐘第1、2、3、4路紅燈2HZ順閃。
10分鐘到聲音停止，藍燈和紅燈全滅，此時第5路綠燈開始常亮。觸摸延時芯片
