EC19010206-V07-179B  拍拍燈IC芯片

一、功能說明

1、供電方式：DC5.0V適配器充電功能

DC3.7V鋰電供電，充電時紅燈呼吸閃（檢測DC座電壓），此時其他功能無法操作（充電時禁止其他功能）

輸入IO控制端。

2、長按開關機功能：一個手動按鍵開關，長按3秒開機。長按3秒關機，

3、亮度調節功能：開機后紅綠藍三個燈亮50%（53MA）亮度，再短按下70%（80MA）亮度，再短按下100%亮度138MA。一個聲控輸入IO。

4、LED七彩閃燈功能：開機后，輕拍第一下紅燈亮，輕拍第二次紅燈+綠燈亮，輕拍第三次綠燈亮，輕拍第四次綠燈+藍燈亮，輕拍第五次藍燈亮，輕拍第六次藍+紅燈亮，輕拍第七次是七彩慢閃

5、2小時定時功能：開機后無任何動作靜放2小時自動關機。有動作按鍵或拍動會自動延時2小時關機，無論是聲控觸發還是按鍵調亮度觸發都會重新計時。

二、電氣性能(VDD=3.0V，GND=0，Ta=25℃,)

三、參考電路圖：

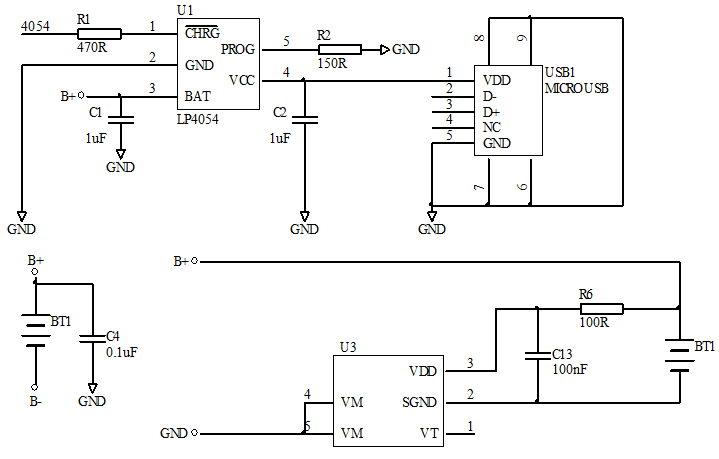

1、充電電源部分

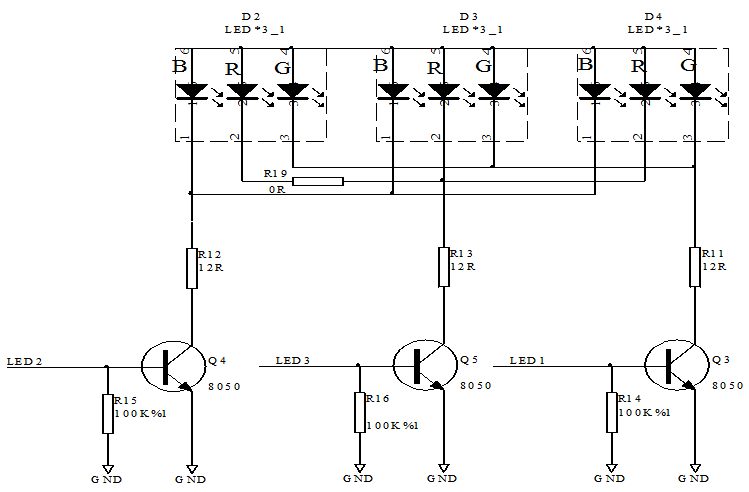

2、LED輸出部分

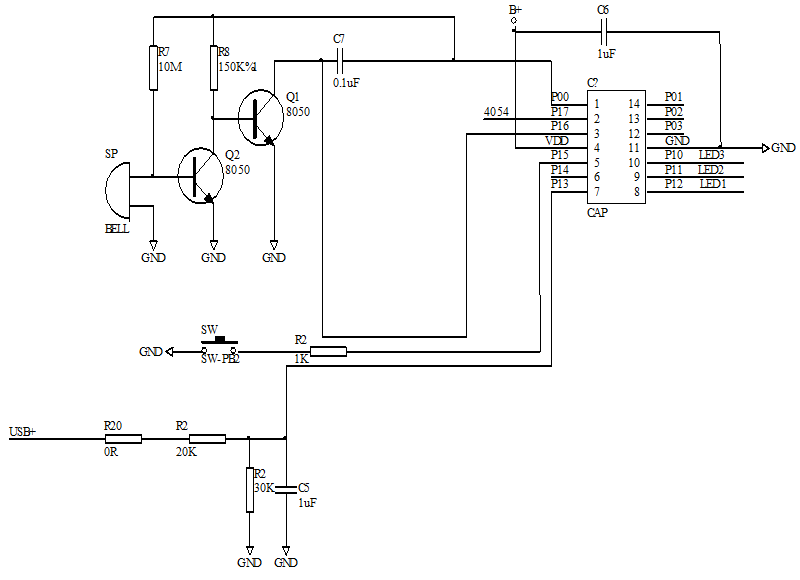

3、不帶AD檢測

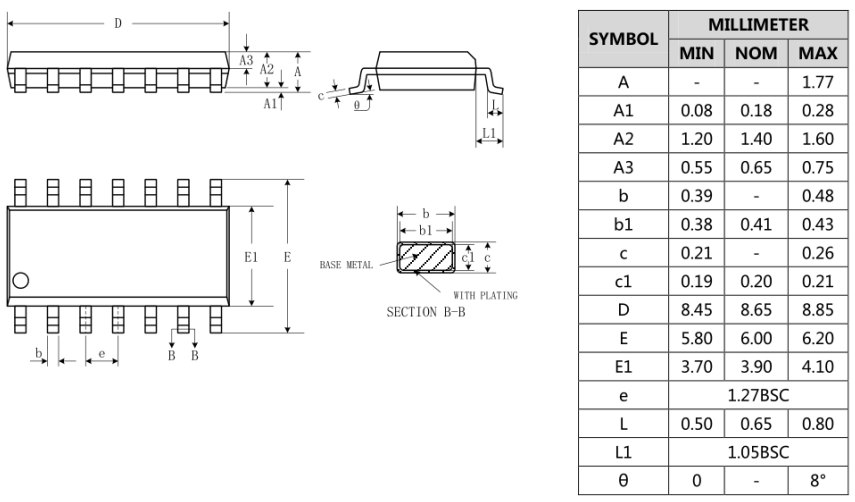

四、封裝尺寸圖SOP14
