一、功能及應用 EC901A低壓差穩壓器
EC901A系列是高紋波抑制率、低功耗、低壓差，具有過流和短路保護的CMOS降壓型電壓穩壓器；具有很低的靜態偏置電流（8.0μA ），它們能在輸入、輸出電壓差極小的情況下為負載提供250mA的輸出電流，并保持良好的調整率。由于輸入輸出間的電壓差很小和靜態偏置電流很小，這些器件特別適用于希望延長電池壽命的電池供電類產品，如計算機、消費類產品和工業設備等。
特性：1.低降壓電壓 2.最大輸出電流 250mA 3.輸出電壓: 1.2V-5.0V (步長0.1V) 4.高精度輸出電壓：±2% 5.低的溫度調整系數。
二、極限參數
三、功能塊方框圖

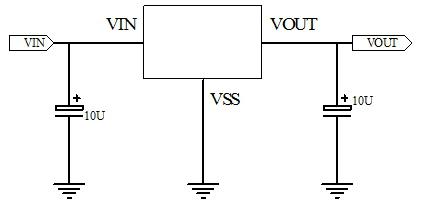

四、參考電路圖
五、引腳排列及分布圖（SOT23/SOT89）
SOT23:
編號“1”引腳：VSS接地腳
編號“2”引腳：電壓輸出腳
編號“3”引腳：電壓輸入腳
SOT89:
編號“1”引腳：VSS接地腳
編號“2”引腳：電壓輸入腳
編號“3”引腳：電壓輸出腳
|
