ES5219-622B71雙擊開單擊關調光開關芯片

一、功能說明

供電方式：VDD=6.0V兩顆2032鈕扣電池串聯供電。兩個按鍵輸入控制，兩路LED低電平輸出。上電不工作。

3腳KEY1鍵:短按下按鍵OUT1 2835LED-60%輸出，再短按一下2835 LED-80%輸出，再短按一下2835 LED-100%輸出及OUT2輸出低電平讓3014側發光亮，再短按一下滅，依次循環。側發光3014燈只在第三檔100%亮度時才亮。

2腳KEY2鍵：短按下按鍵OUT1 2835 LED-60%輸出及OUT2低電平輸出3014輸出常亮，再短按一下OUT1 2835 LED-80%輸出及OUT2低電平輸出，再短按一下OUT1 2835 LED-100%輸出及OUT2低電平輸出，再短按一下滅及OUT2翻轉為高電平輸出，依次循環。側發光3014燈在第一檔15%亮度時開始亮，直到2835主燈滅時一起滅。

4腳KEY3鍵：3秒內短按兩下按鍵開燈OUT1、OUT2輸出低電平LED100%亮，短按一下OUT1、OUT2輸出高電平LED滅。短按第一下開始計時3秒，超出3秒后再短按第二下則無效。

二、電氣參數（VDD=5.0V TA=25℃）

工作電壓：2.2V-5V;

工作電流：400uA;

靜態電流：3uA；

驅動電流低電平輸出：13mA；

驅動電路高電平輸出：11mA;

工作溫度：-10攝氏度-+70攝氏度；

儲存溫度：-25攝氏度-+100攝氏度；

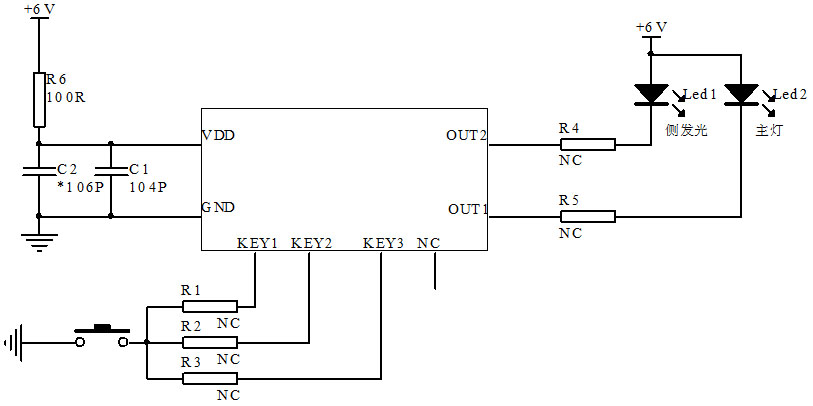

三、電路參考圖

四、封裝尺寸圖（SOP-8）

五、版本說明：
