EH4B03是一款工業級定時芯片，15-30秒延時芯片 多應用于工業設備，手持儀器，戶外對芯片要求較高的電子產品上面；封裝為SOT23-6小封裝； 兩路按鍵輸入控制，兩路電平信號同步輸出:一路OUTH高電平輸出、一路OUTL低電平輸出。 上電不工作，OUTH為低電平，OUTL為高電平，短按按鍵開始計時OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。
EH4B03-B118工業級秒定時器芯片
一.功能說明
EH4B03是一款工業級定時芯片，多應用于工業設備，手持儀器，戶外對芯片要求較高的電子產品上面；封裝為SOT23-6小封裝；

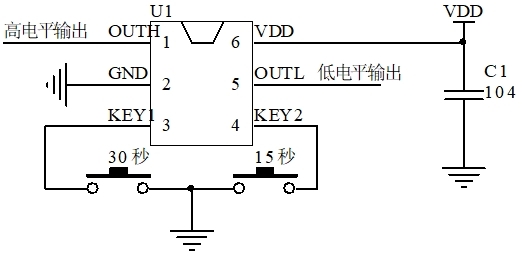

兩路按鍵輸入控制，兩路電平信號同步輸出:一路OUTH高電平輸出、一路OUTL低電平輸出。
上電不工作，OUTH為低電平，OUTL為高電平，短按按鍵開始計時OUTH輸出高電平、OUTL輸出低電平，計時結束電平信號翻轉。中途觸發停止計時輸出信號翻轉。
KEY1:短按開啟30秒定時。
KEY2:短按開啟15秒定時。
二．極限參數
Absolute Maximum Ratings
Voltage applied at VDD to VSS ....................................................................- 0.3V to 6.0V
Voltage applied at any pin to VSS.................................................................- 0.3V to VDD+0.3V
Operating ambient temperature................................................................-40°C to 85°C
Storage ambient temperature .................................................................. -40°C to 125°C
三．電氣參數
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
3.4
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
5
uA
VDD=3.0V，輸出關閉
驅動電流低電平輸出
IOL
14
mA
VDD=5.0V，VOL=0.7V
驅動電流高電平輸出
IOH
6
mA
VDD=5.0V，VOH=0.7V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-40
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

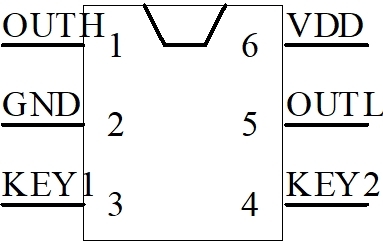

四．封裝腳位圖
|
管腳號 |
符號 |
功能描述 |
|
1 |
OUTH |
信號輸出，高電平有效 |
|
2 |
GND |
IC負極 |
|
3 |
KEY1 |
30秒開關腳，低觸發 |
|
4 |
KEY2 |
15秒開關腳，低觸發 |
|
5 |
OUTL |
信號輸出，低電平有效 |
|
6 |
VDD |
IC正極 |

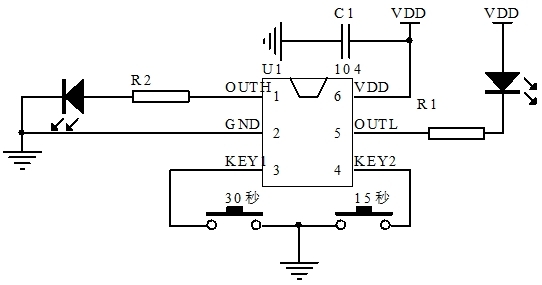

主控推LED應用圖參考
*C2電容可根據電源實際需要調整或省略
六．封裝尺寸圖
七．版本說明
版本
日期
描述
EH4B03-B118
2024/11/2
V01初版
|
