EH4708-E384-7619 2-4-8-12-24小時五檔定時芯片
一、功能說明
供電方式：DC3.7V鋰電池。輕觸按鍵輸入，六路輸出：4路LED指示燈、2路負載同步輸出（1路高輸出、1路低輸出）。
5個定時模式： 2小時定時、4小時、8小時、12小時，24小時常亮，5顆LED燈分別指示不同的定時。上電不工作，短按開啟 2小時定時，再短按進入4小時定時，再短按進入8小時定時，在短按進入12小時定時，再短按進入24小時常亮，再短按 OFF，依次循環。有不斷電記憶功能，定時結束后再次觸發按鍵，記憶上次定時模式。
指示燈：5個定時模式，每個模式有一顆對應的LED指示燈，定時中常亮，定時結束滅。
二、極限參數
Supply voltage (Vdd)…………- 0.3V ~ 6.0V
Input in voltage (Vin)…………………Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr) ……………-20℃ ~ + 85℃
Storage ambient temperature (Tstor) ………………–40℃ ~ + 125℃
三、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.0
V
工作電流
IOP
1
mA
VDD=3V, 輸出懸空
靜態電流
ISTB
5
uA
VDD=3V, 輸出關閉
驅動電流低電平輸出
IOL
8
15
mA
VDD=3.0V,VOP=VSS+0.5V
驅動電流高電平輸出
IOH
8
15
mA
VDD=3.0V,VOP=VDD-0.5V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
-20
25
85
℃
儲存溫度
Tstg
-40
25
125
℃

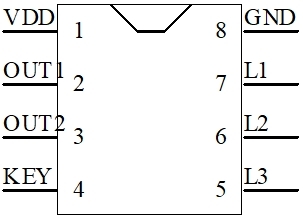

四、封裝腳位圖（SOP-8）
五、PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
OUT1
LED1輸出，高電平有效
3
OUT2
LED2輸出，低電平有效
4
KEY
按鍵腳，低觸發
5
L3
指示燈輸出
6
L2
指示燈輸出
7
L1
指示燈輸出
8
GND
IC負極

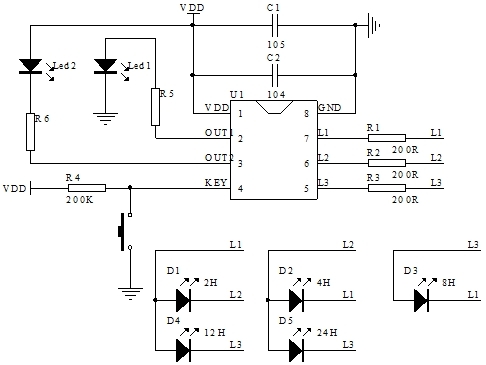

六、電路參考圖
七、封裝尺寸圖（SOP-8）
八、版本說明
版本
日期
描述
EH4708-E384-7619
2024/8/2
V01初版
|
