ECC6E6 單鍵觸摸調光芯片
一、功能說明
單鍵觸摸芯片單個觸摸控制一路Led輸出，外加一路低電量指示燈Led3，上電不工作。
單點觸摸依次為：Led1亮，Led1滅，依次循環。
長按無極調光，有不斷電記憶，記憶亮度。
有階梯計時放電功能，具體如下：
開機---燈亮（100%）持續1H后，占空比降30%（即70%），再工作3H后占空比降到35%(即35%）， 再工作1H后占空比升至100%，直至放完電。中間有觸摸重新計時，占空比高于50%的前提下階梯放電才有效，假如60%亮度，1H后下降0.6的30%（即42%）以此類推。
低電檢測：當電池電壓低于3.0V時，Led3指示燈呼吸閃，電壓高于3.0V自動解除低電狀態。
二、電氣參數（VDD=5.0V TA=25℃）
工作電壓：3.2V-5.5V；
工作電流：1.8mA；
靜態電流：9uA；
驅動電流低電平輸出：12mA；
驅動電流高電平輸出：5mA；
工作溫度：-20攝氏度-+70攝氏度；
儲存溫度：-20攝氏度-+100攝氏度；

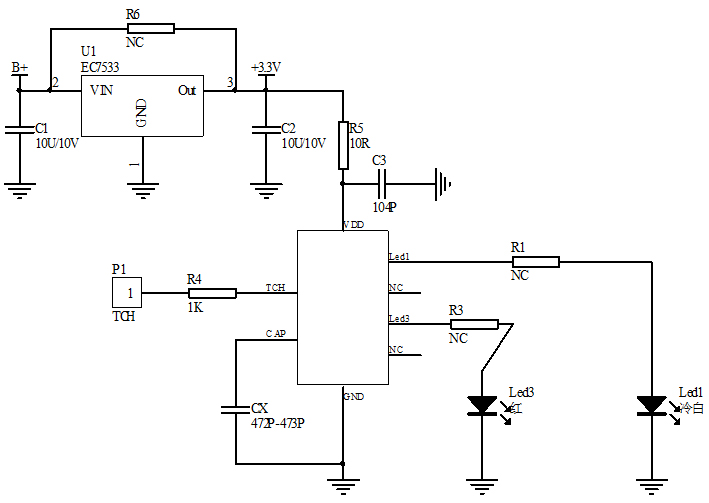

三、電路圖參考：
四、封裝尺寸圖：
五．版本說明：
版本
日期
描述
ECC6E6
2025/6/20
V01初版
|
