: EC2403編碼器調光芯片

旋轉調光PWM控制芯片EC2403-FDD3H 編碼器調光芯片上電不工作，短按Key開機，默認冷白亮，再短按切換色溫依次為：暖白，冷白+暖白，冷白開啟Led后旋轉編碼器，可調亮度長按Key關機，有不斷電亮度、色溫記憶功能。有電量指示功能。

全國服務熱線：0755-29100085

產品詳情

EC2403-FDD3H 編碼器調光芯片

一、功能說明

上電不工作，短按Key開機，默認冷白亮，再短按切換色溫依次為：暖白，冷白+暖白，冷白

開啟Led后旋轉編碼器，可調亮度

長按Key關機，有不斷電亮度、色溫記憶功能。

有電量指示功能。

二、電氣參數（VDD=5.0V TA=25℃）

參數	符號	最小值	典型值	最大值	單位	條件
工作電壓	VDD	2.2	3.0	5.5	V
工作電流	IOP		1.5		mA	所有負載懸空
靜態電流	ISTB		10		uA	所有負載關閉
驅動電流低電平輸出	IOL		9		mA	VOL=0.1VDD
驅動電流高電平輸出	IOH		5		mA	VVOH=0.9VDD
工作溫度	TA	-10	25	80	℃
儲存溫度	Tstg	-20	25	100	℃

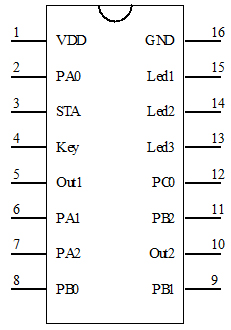

三、封裝腳位圖（SOP-16）

PWM智能調光IC

管腳號	符號	功能描述
1	VDD	IC正極
2	PA0	5V輸入檢測
3	STA	充電狀態檢測
4	Key	觸發按鍵，低有效
5	Out1	冷白燈輸出，高有效
6	PA1	PWM調光信號輸出引腳
7	PA2	電壓檢測EN，高有效
8	PB0	升壓恒流輸入控制，高有效
9	PB1	電壓檢測引腳
10	Out2	暖白燈輸出，高有效
11	PB2	編碼器信號輸入引腳1
12	PC0	編碼器信號輸入引腳2
13	Led3	電量指示燈輸出引腳3
14	Led2	電量指示燈輸出引腳2
15	Led1	電量指示燈輸出引腳1
16	GND	IC負極

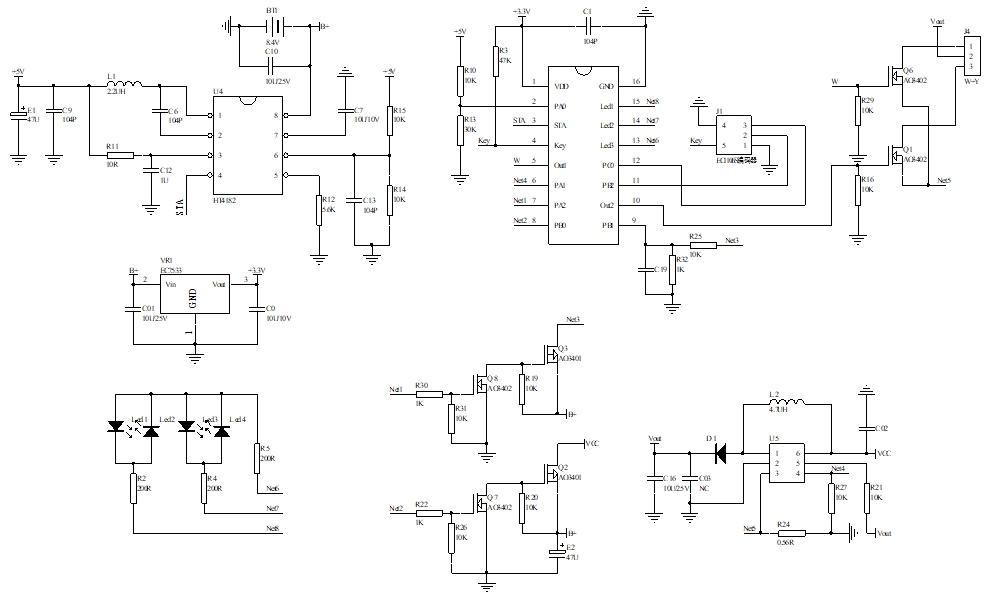

四、電路圖參考：

編碼器調光芯片

五、封裝尺寸圖：

SOP-16

六．版本說明：

版本	日期	描述
EC2403-FDD3H	2024/08/09	V01初版
