EC2205-9BB5H按鍵切換開關芯片
一． 功能說明
一路按鍵Key輸入控制，二路電平信號輸出Led11，Led2，外加一路指示燈Led3，上電不工作，短按切換顏色，長按3S開機同時LED1亮，短按依次為：Led2亮，Led1+Led2亮，Led1亮，依次循環；
在開機狀態下，長按3秒關機，有不斷電記憶功能（關機為Led1亮，下次開機則為Led1亮）
Led3為電量指示燈，電壓低于3.0V時，LED3指示燈閃爍，頻率為0.5HZ快閃，此時按按鍵，負載可正常工作；電壓低于2.7V，負載不工作，LED3閃5下滅；
二． 電氣參數（VDD=3.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.5
V
工作電流
IOP
1.5
mA
靜態電流
ISTB
10
uA
VDD=5.0V
驅動電流低電平輸出
IOL
20
mA
VDD=5.0V,VOL=0.5V
驅動電流高電平輸出
IOH
10
mA
VDD=5.0V,VOH=4.5V
工作溫度
TA
-20
25
85
℃
儲存溫度
Tstg
-20
25
100
℃

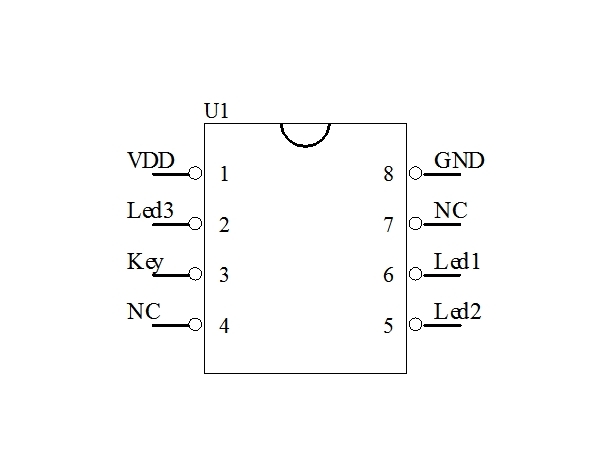

三． 封裝腳位圖（SOP-8）
四．PIN腳功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
Led3
指示燈，高有效
3
Key
按鍵觸發腳，低有效
4
NC
懸空
5
Led2
輸出腳，高有效
6
Led1
輸出腳，高有效
7
NC
懸空
8
GND
IC負極
五．電路圖參考
六．封裝尺寸圖（SOP-8）
七．版本說明：
版本
日期
描述
EC2205-9BB5H
2022/4/29
V01初版
|
