9B49-44C3頭戴式耳機觸發開關IC 一． 功能說明 1、產品使用:頭戴耳機。（3.5接口） 2、供電方式:3.7v鋰電池供電 按鍵:一個輕觸按鍵輸入，控制輸出1路。（控制MIC正極） 耳機實現語音通話，雙擊（雙擊1秒之內）保持通話狀態（麥克風有效），單擊關閉通話狀態（麥克風無效）,按住（即按即通話）時保持通話狀態（麥克風有效）
9B49-44C3頭戴式耳機觸發開關IC
一． 功能說明
1、產品使用:頭戴耳機。（3.5接口）
2、供電方式:3.7v鋰電池供電
按鍵:一個輕觸按鍵輸入，控制輸出1路。（控制MIC正極）
耳機實現語音通話，雙擊（雙擊1秒之內）保持通話狀態（麥克風有效），單擊關閉通話狀態（麥克風無效）,按住（即按即通話）時保持通話狀態（麥克風有效）。
二． 電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
|
工作電流 |
IOP |
|
1.5 |
5 |
mA |
Vdd= 3V, 4Mhz |
|
靜態電流 |
ISTB |
|
5 |
10 |
uA |
Vdd=3V, ILRC 16Khz |
|
驅動電流低電平輸出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驅動電流高電平輸出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
儲存溫度 |
Tstg |
-40 |
25 |
125 |
℃ |
|

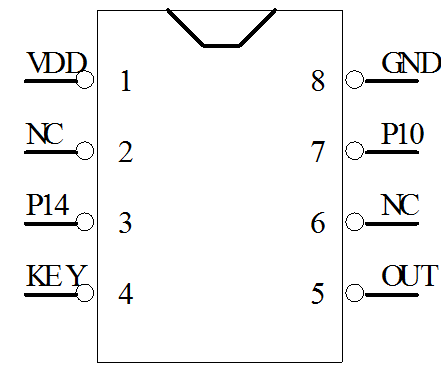

三． IC腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
NC |
懸空 |
|
3 |
P14 |
接開關觸發腳 |
|
4 |
KEY |
開關觸發 |
|
5 |
OUT |
咪頭輸出 |
|
6 |
NC |
懸空 |
|
7 |
P10 |
接GND |
|
8 |
GND |
電源負 |

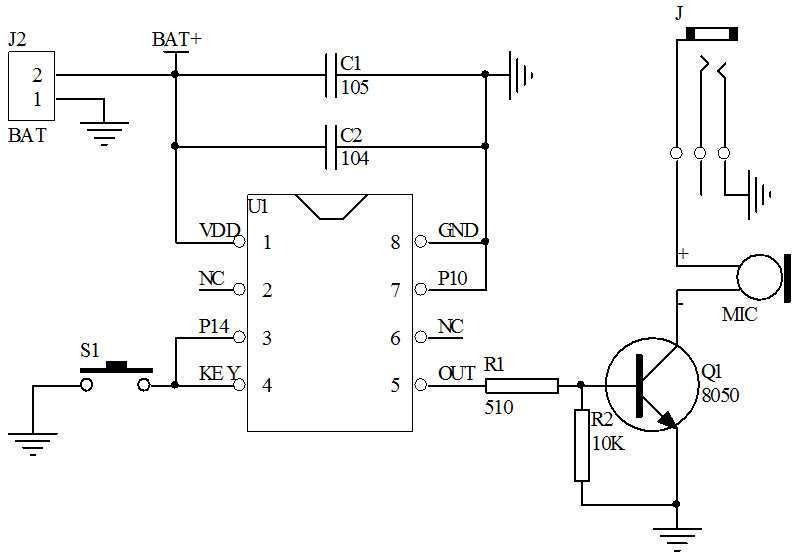

四． 電路圖參考
五．封裝尺寸圖（SOP-8）
六．版本說明
|
版本 |
日期 |
描述 |
|
9B49-44C3 |
2019/9/11 |
V01初版 |
|
|
|
|
