: 4054充電管理芯片LTH7R

鋰電池充電管理芯片 4054 LTH7R座充充電管理 IC? LTH7R.是恒流/恒壓座充充電器芯片，主要應用于單節鋰電池充電。無需外接檢測電阻，其內部為 MOSFET結構，因此無需外接反向二極管。

全國服務熱線：0755-29100085

產品詳情

4054 LTH7R座充充電管理 IC

一、概述

LTH7R.是恒流/恒壓座充充電器芯片，主要應用于單節鋰電池充電。無需外接檢測電阻，其內部為 MOSFET結構，因此無需外接反向二極管。

LTH7R.在大功率和高環境溫度下可以自動調節充電電流以限制芯片溫度。它的充電電壓固定在 4.2V，充電電流可以通過外置一個電阻器進行調節。當達到浮充電壓并且充電電流下降到設定電路的 1/10 時，LTH7R.自動終止充電過程。當輸入電壓移開之后，LTH7R.自動進入低電流模式，從電池吸取少于 2uA 的電流。當 LTH7R.進入待機模式時，供電電流小于 70uA。

LTH7R.還可以監控充電電流，具有電壓檢測、自動循環充電的特性，并且具有一個指示管腳指示充電終止?fàn)顟B(tài)和輸入電壓狀態。

二、特性
可達500mA的可編程充電電流
無需外接MOSFET、檢測電阻、反向二極管
恒流/恒壓模式操作，具有熱保護功能
可通過USB端口為鋰電池充電
具有1%精度的預設充電電壓
待機模式下電流為70uA
2.9V涓流充電電壓
軟啟動限制了浪涌電流
采用SOT23-5 封裝
三、產品應用
手機、掌上電腦、MP3 播放器
藍牙耳機

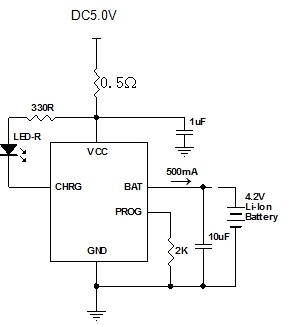

四、應用線路

LTH7R充電芯片

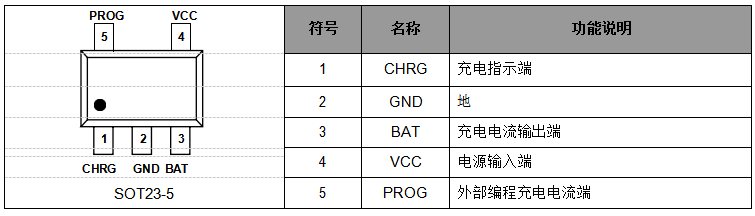

五、管腳圖及功能說明

單節鋰電池充電IC 六、絕對最大額定值

參數	符號	額定值	單位
輸入電源電壓	V_CC	7	V
PROG 電壓	VPROG	VCC+0.3	V
BAT 電壓	V_BAT	7	V
CHRG 電壓	VCHRG	7	V
BAT 短路		Continuous
熱阻	θ_JA	250	℃/W
BAT 電流	I_BAT	500	mA
PROG 電流	IPROG	800	µA
最高結溫	T_J	110	℃
儲藏溫度	T_S	-65 to +125	℃
焊接溫度（不超過 10 秒）		260	℃

充電電流外部編程：PROG（引腳 5）：恒流充電電流設置和充電電流監測端。從 PROG 管腳連接一個外部電阻到地端可以對充電電流進行編程。在預充電階段，此管腳的電壓被調制在 0.1V；在恒流充電階段，此管腳的電壓被固定在 1V。在充電狀態的所有模式，測量該管腳的電壓都可以根據下面的公式來估算充電電流：

七、電器特性（V_IN=5V；T_J=25℃，除非另有說明）

符號	參數	條件	最小值	典型值	最大值	單位
V_CC	輸入電源電壓		4.5	5.0	5.5	V
I_CC	輸入電源電流	充電模式（3），R_PROG=10K		50	300	µA
		待機模式（充電終止）		70		µA
		關斷模式（R_PROG 未連接， VCC﹤VBAT，VCC﹤VUV）		38	100	µA
VFLOAT	可調輸出（浮充）電壓	I_BAT=30 mA，I_CHRG=5 mA A：4.2-4.28V； B：4.17-4.205V	4.16	4.24	4.28	V
I_BAT	BAT 端電流	R_PROG = 10k,電流模式	90	110	130	mA
		R_PROG = 2k,電流模式	465	500	535	mA
		VBAT=4.2V，待機模式	0	+/-1	+/-5	µA
		關斷模式, R_PROG 未連接		+/-0.5	+/-5	µA
		休眠模式，VCC=0V		+/-1		µA
ITRIKL	涓流充電電流	VBAT﹤VTRIKL，RPROG = 10k		15		mA
VTRIKL	涓流充電閾值電壓	R_PROG = 10k，V_BAT Rising	2.8	2.9	3.0	V
V_UV	VCC 欠壓鎖定閾值	VCC 從低到高		3.8		V
VUVHYS	VCC 欠壓鎖定滯后	VCC 從高到低		200		mV
V_ASD	VCC-VBAT 閾值電壓	VCC 從低到高		100		mV
V_ASD	VCC-VBAT 閾值電壓	VCC 從高到低		30		mV
ITERM	C/10Z 終止電流閾值	RPROG = 10k(4)		0.1		mA/mA
ITERM	C/10Z 終止電流閾值	RPROG = 2k		0.1		mA/mA
VPROG	PROG 端電壓	R_PROG = 10k,電流模式	0.9	1.03	1.1	V
ΔVRECHRG	電池閾值電壓	VFLOAT - VRECHRG		150		mV
T_LIM	熱保護溫度			130		℃

注：
1、超出最大工作范圍可能會損壞芯片。
2、超出器件工作參數極限，不保證其正常功能。
3、電源電流包括 PROG 端電流（大約 100uA），不包括通過 BAT 端傳輸?shù)诫姵氐钠渌娏?。
4、充電終止電流一般是設定充電電流的 0.1 倍。

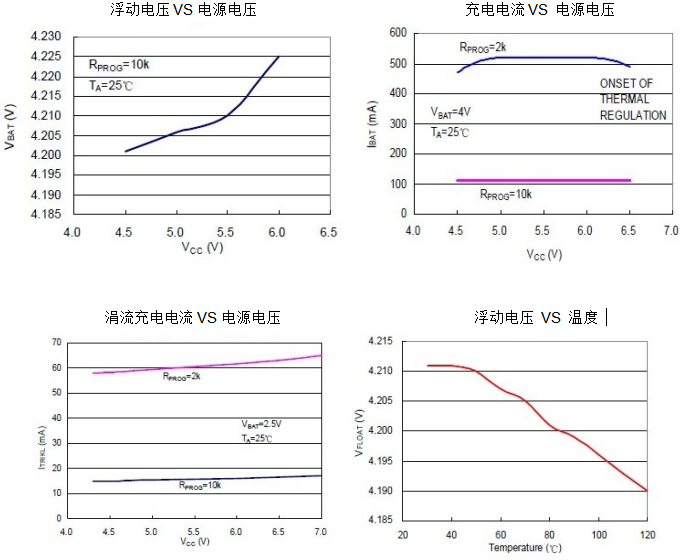

八、波形圖

鋰電池充電管理芯片4054

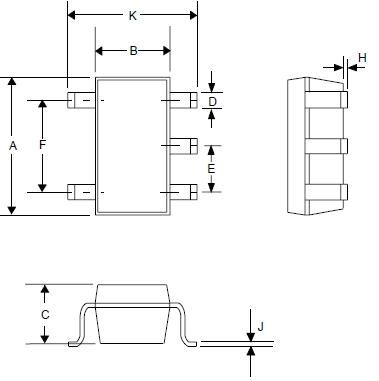

九、封裝尺寸圖（SOT23-5）

4054充電管理芯片SOT23-5封裝腳位圖

規格
尺寸	英寸		毫米
尺寸	最小值	最大值	最小值	最大值
A	0.110	0.120	2.80	3.05
B	0.059	0.070	1.50	1.75
C	0.036	0.051	0.90	1.30
D	0.014	0.020	0.35	0.50
E	—	0.037	—	0.95
F	—	0.075	—	1.90
H	—	0.006	—	0.15
J	0.0035	0.008	0.090	0.20
K	0.102	0.118	2.60	3.00
