如何判斷電路板電源的正負極

在電路中談正負極的時候，一般是指電源的正負極，而且是直流電的正負極。直流供電的電路，其電源一般分為單電源供電，包括電源正和電源地；雙電源供電，包括電源正和電源負。在區分電路中正負極的時候可以通過以下幾種方法來判斷。

1.根據電路板的絲印來確定正負極

工程師在設計PCB時，都會對接口部分的針腳定義用絲印標識好，對電源正負極來說，一般會用V+和GND來區分電源的正負極。所以，首先看板子上的絲印，通過板子上的絲印內容可以了解到很多信息，正確理解電路板的絲印信息非常重要。如下圖所示，V+所表示的就是正極，GND就是電源地。

小家電PCBA電路板

2.根據極性元器件來確定正負極

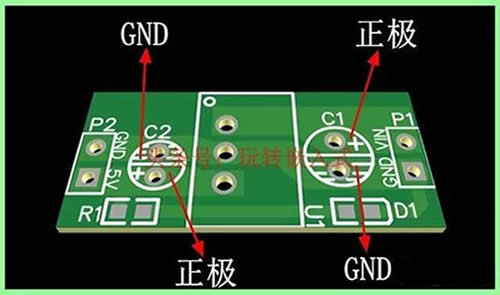

極性元器件是有極性的，在使用時不能接反。常用的有極性的元器件有電解電容、二極管等。所以通過有極性的元器件可以確定電路的正負極。以電解電容為例，其正極一定要接電源正，負極一定要接GND，識別對了電容的引腳也就能確定電路的正負極。電容確定正負極如下圖所示。

觸摸控制板

3.根據大面積的覆銅來確定正負極

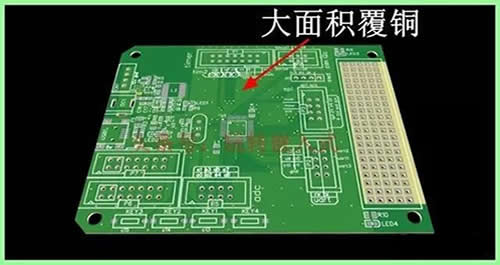

在設計PCB時為了提高抗干擾能力、降低地線的阻抗，會把地以大面積覆銅的方式實現電氣連接，在如果電路板覆銅了，基本都是以GND作為網絡覆銅的，依次可以判斷大面積覆銅的是地線。如下圖所示。

衛浴鏡電路板

4.其他方式來確認正負極

也可以通過芯片的引腳來確認正負極，芯片都是需要供電，有供電引腳，如果知道芯片的引腳順序也可以區分出電源的正負極，但是這種方法有個缺陷，就是只適用于只要一個電源網絡的情況，如果電路板上有多個電源網絡，則還需要通過以上方法進一步確認。
