兩通道觸摸IC芯片的工作原理
觸摸開關IC芯片，型號為EC022K 是一款兩觸摸通道帶兩個邏輯控制輸出的電容式觸摸芯片。觸摸靈敏度高，可實現多種介質觸摸。穩定性高。應用范圍也十分廣泛，主要用在LED臺燈，LED化妝鏡以及其他電子產品上面，可實現觸摸調光、觸摸開關等功能。
1、觸摸IC芯片具有如下功能特點和優勢：
① 可通過觸摸實現各種邏輯功能控制。操作簡單、方便實用。
② 可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高。
③ 應用電壓范圍寬，可在 2.4~5.5V 之間任意選擇。
④應用電路簡單，外圍器件少，加工方便，成本低。
抗電源干擾及手機干擾特性好。EFT 可以達到±2KV 以上；近距離、多角度手機干擾情況下，觸摸響應靈敏度及可靠性不受影響。
2. 觸摸IC芯片特性
u LO1 與 LO2 在上電后的初始輸出狀態由上電前 OSC 的輸入狀態決定。OSC 管腳接 VDD（高電平）上電，上電后 LO1 與 LO2 輸出高電平；OSC 管腳接 GND（低電平）上電，上電后LO1 與 LO2 輸出低電平。u TI1 觸摸輸入對應 LO1 邏輯輸出，TI2 觸摸輸入對應 LO2 邏輯輸出。u 按住 TI1 或 TI2，對應 LO1 或 LO2 的輸出狀態翻轉；松開后回復初始狀態。
EC022K 兩通道觸摸按鍵控制芯片

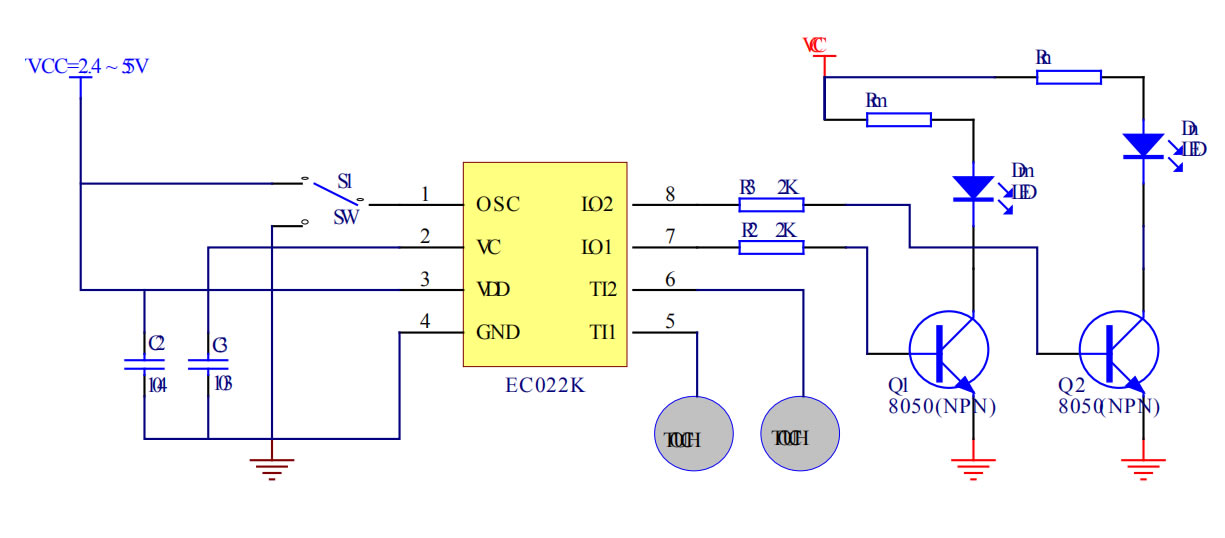

3、參考電路圖：
