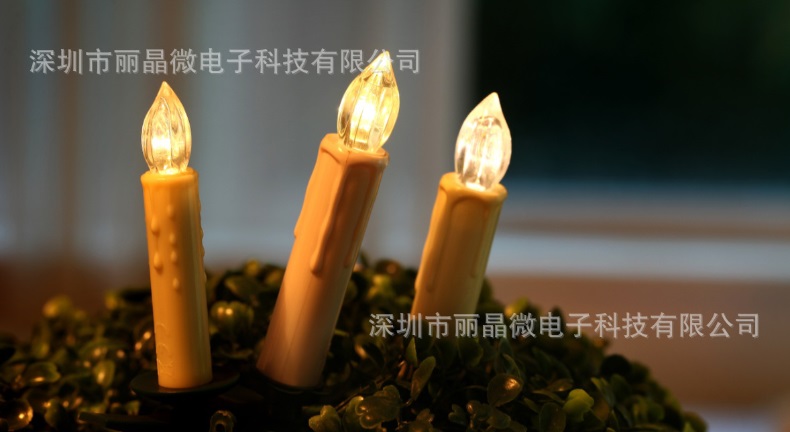

紅外遙控循環定時電子蠟燭IC芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-08-19 08:54:13【大中小】

紅外遙控循環定時電子蠟燭IC芯片，輸入電壓DC=4.5V/3V，電池供電。用一個3檔撥動
開關控制工作模式，TIMER-OFF-ON，開關打到TIMER檔時，6H/18H循環工作，當開關打到
ON檔時，不定時ON狀態。L1是電平輸出，L2是蠟燭閃，L2的初始打開亮度75%。輸出部分，
有兩路輸出，L1是電平輸出推動馬達使用，L2是蠟燭閃。延時IC芯片

定時芯片的L2(P12腳)蠟燭閃,全部鍵受控。在開機狀態下，如果晶振停振或不起振，
則L1和L2正常工作,只是搖控沒有反應。開啟狀態下，當接收IC接到信號 L2按照（滅0.1
秒亮0.1）*3次，L1不閃滅，再實現按鍵的功能。遙控蠟燭燈IC芯片

按OFF鍵直接關閉定時IC芯片的全部LED，在OFF狀態下，按下ON鍵后打開，打開后才能
開啟其它按鍵，第一次開啟時沒有閃爍三下提示，開啟后每次按下都會有閃爍提示，表示
接收部分已經收到信號.按ON后，L1低電平常亮，L2以75%亮度蠟燭閃。在工作中按ON鍵，
重新開啟開機時的模試，燈也會滅亮3下。定時IC有2H、4H、6H、8H定時鍵，按鍵后不改變
LED的亮度和模式，L2閃三次后和L1開始24小時循環定時。
