紅外遙控6小時-18小時循環定時芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-06-05 08:48:01【大中小】

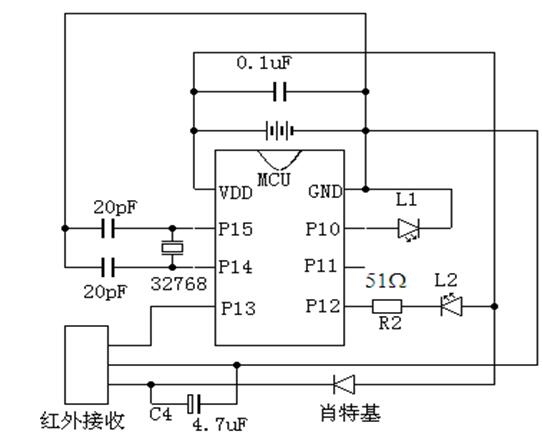

紅外遙控6小時-18小時循環定時芯片，工作電壓DC=2.4-5.5V ，定時IC上電工作，進入不定時

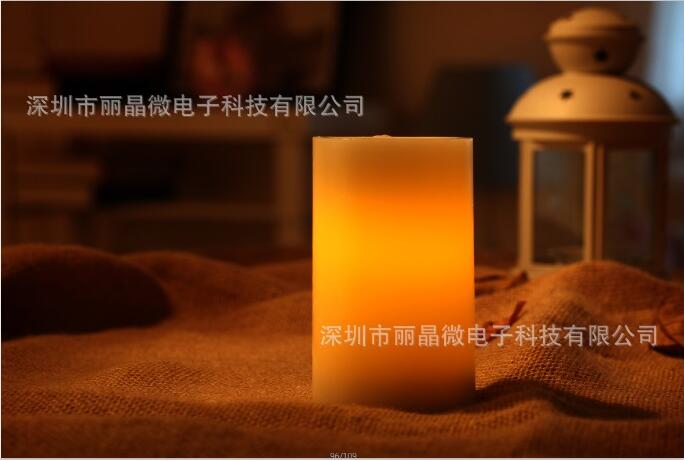

工作模式。共有兩路LED蠟燭閃輸出，二路輸出相同的蠟燭閃模式，L1正輸出，驅動電流比L2小，
L2負輸出，可與P11腳并聯使用，增大驅動電流。

循環定時IC芯片

定時IC芯片為紅外遙控控制，遙控器采用6122或9122發射IC，用戶碼00FF，按鍵功能如下：
KEY1(ON/OFF):碼值：0D。按一下開，進入無定時一直工作，再按一下關。
KEY2(6H):碼值：09。按一下6H閃-18H滅循環定時功能，重復按鍵重新計時，重復按LED閃爍1下提
示。當在6H工作狀態按KEY1，OFF。當在18H工作狀態按 KEY1，進入不定時工作模式。兩按鍵獨立
工作，功能可互相切換。定時IC芯片
