二極管和穩壓二極管的使用區別

電子系統的應用當中，電壓及電流的瞬態干擾會經常造成電子設備的損壞，瞬態干擾的顯著特點是作用時間極短，但電壓幅度高、瞬態能量大，所以破壞性很大。

為了防止這種破壞，TVS管得到了廣泛的應用，TVS(Transient Voltage Supprseeor)是一種在穩壓管工藝基礎上發展起來的一高效能的電路保護器件，其電路符號和普通穩壓二極管相同，外形也與普通二極管無異。

當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度(最高達1*10-12秒)使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。

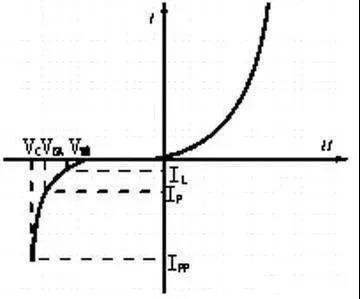

我們在一些精密電子設備中經常可以看到TVS二極管作為ESD防護的主要手段之一。作為二者的共同點，它們都可以用來穩壓，并且都工作在反向截止狀態下，TVS管的電壓-電流特性曲線如下圖所示：

從上面的圖可以看到，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。但是TVS管齊納擊穿電流更小，大于10V的穩壓只有1mA，相對來說齊納二極管擊穿電流要大不少，但是齊納二極管穩壓精度可以做的比較高。

而且TVS管強調的是瞬態響應，所以其時間參數就很重要了，也就是說穩壓二極管的響應時間通常要比TVS管的慢。同時TVS管的功率較大，而穩壓管的功率較小。其次，從概念上理解，TVS管主要是防止瞬間大電壓的影響，最終可以達到穩壓的目的，這與穩壓管的作用是有區別的。

以上只是一個簡單的介紹和比較，實際使用中可以查閱相關的資料做出正確的選擇。
