按鍵調光電路板

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-05-17 08:58:09【大中小】

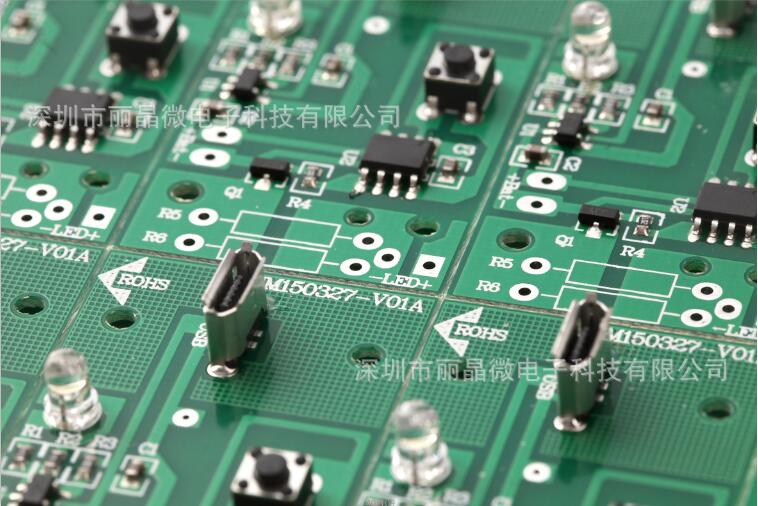

輕觸按鍵調光電路板，3.7V鋰電池充電功能，輸入電壓DC=5V，充電電流330MA/時。充電帶有保
護功能，防止過充過放。充電有指示燈，充電時一個顏色，充滿時一個顏色。適用于小家電類產品
的生產，比如臺燈和LED化妝鏡。調光電路板

調光電路板上電不工作，共有兩路LED輸出，1路冷白，1路暖白。兩個按鍵控制，按鍵K1和K2控
制功能。K1：燈光模式轉換鍵，按第1下，冷白燈亮。
                                                                                   按第2下，暖白燈亮。
                                                                                   按第3下，冷白+暖白燈亮。
                                                                                   按第4下，滅，循環。
   調光板輸出在OFF狀態下時，LED初始打開亮度100%，當在某一檔亮度時，按 K1不改變當前亮度。
K2為亮度控制鍵，亮度分為3檔，初始打開100%亮度，每按一下轉換到下一檔，三擋循環順序依次為

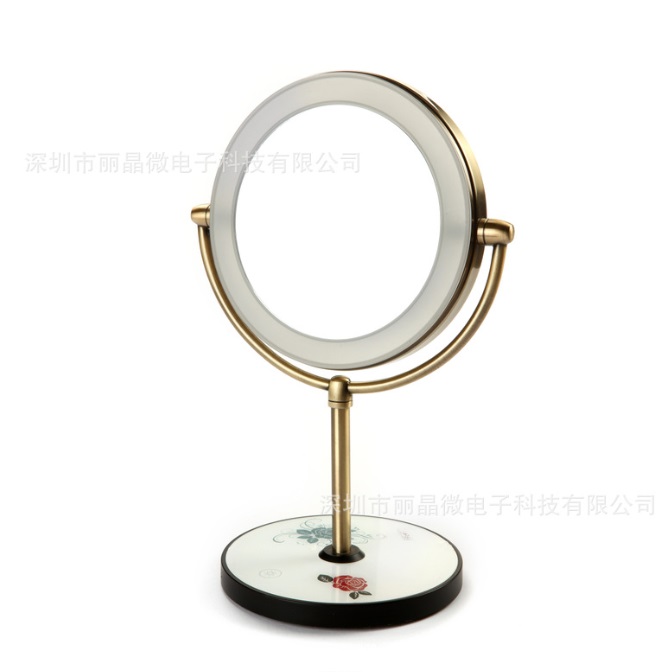

亮度100%----亮度65%---亮度15% 。 LED化妝鏡電路板
