EC1601 四鍵觸摸調光定時IC

一、功能說明

供電方式：DC12V電源適配器

四路觸摸輸入：ON/OFF、UP、DOWN、DELAY控制，一路LED冷白輸出

上電不工作，OUT輸出高電平有效

ON/OFF鍵：觸摸下開機，再觸摸下關機，帶緩沖變化。有帶電記憶功能，記憶關閉前亮度。

UP鍵：亮度加。觸摸一下加一檔，共5檔：15-30-65-85-100%，最高亮度時按鍵無效。

DOWN鍵：亮度減。觸摸一下減一檔，共5檔：100-85-65-30-15%，最低亮度時按鍵無效。

DELAY鍵：定時鍵。觸摸一下緩慢閃一次（1秒），進入30分鐘定時。再觸摸一次，閃爍2次關閉定時

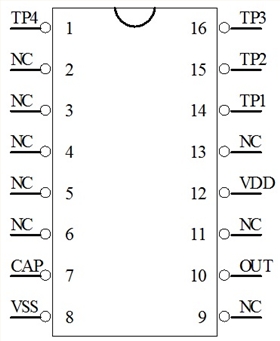

二、腳位圖（SOP-16）

三、電路圖參考

四、封裝尺寸圖（SOP-16）

五、版本說明

深圳市麗晶微電子科技有限公司，專注于四鍵觸摸定時芯片，觸摸5檔調光定時芯片，四鍵定時IC芯片方案，觸摸定時開關IC，咨詢熱線：0755-29100085
